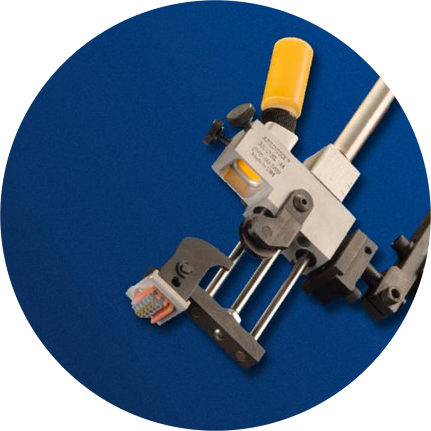

PNEUMATICKÁ PEČIATKA
SPRINTER

ROZMANITÉ POUŽITIE

dátum • bodové značenie • šarža • číslovanie • vyhovuje/nevyhovuje

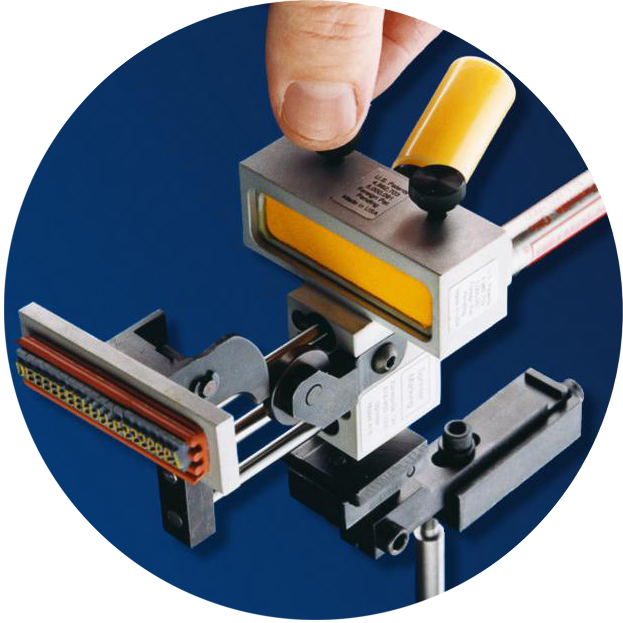

br> Model 416 s gumovými písmenami na tlačovej hlave

ZÍSKAŤ ĎALŠIE INFORMÁCIE

PNEUMATICKÁ PEČIATKA
SPRINTER

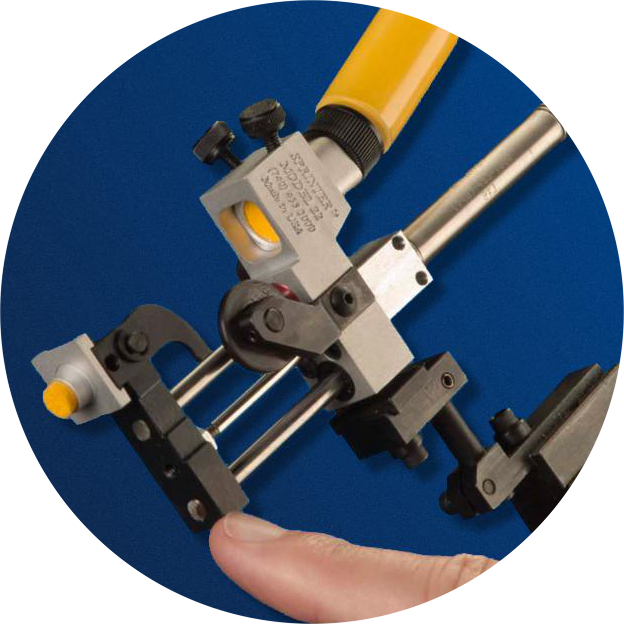

TLAČ BODKY S MODELOM 22

Na obrázku stroj tlačí bod s ø 0,64 mm
Rôzne veľkosti a tvary bodov sú dostupné pre všetky typy stroja.

ZÍSKAŤ ĎALŠIE INFORMÁCIE

PNEUMATICKÁ PEČIATKA
SPRINTER

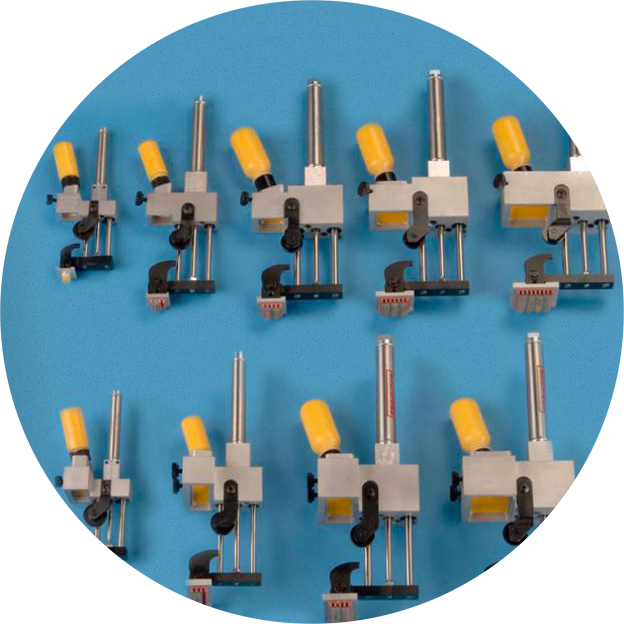

DEVÄŤ ŠTANDARDNÝCH MODELOV

Všetky modely môžu, v závislosti od vybranej tlačovej hlavy, tlačiť kód, bodku alebo symbol.

ZÍSKAŤ ĎALŠIE INFORMÁCIE

PNEUMATICKÁ PEČIATKA
SPRINTER

SPOĽAHLIVÁ • LACNÁ • FAREBNÁ

tlač v ľubovoľnej polohe • rýchloschnúce farby • rýchla zmena farby • rýchla zmena textu
Výroba špeciálneho stroja na konkrétnu tlačovú aplikáciu.

ZÍSKAŤ ĎALŠIE INFORMÁCIE

PNEUMATICKÁ PEČIATKA
SPRINTER

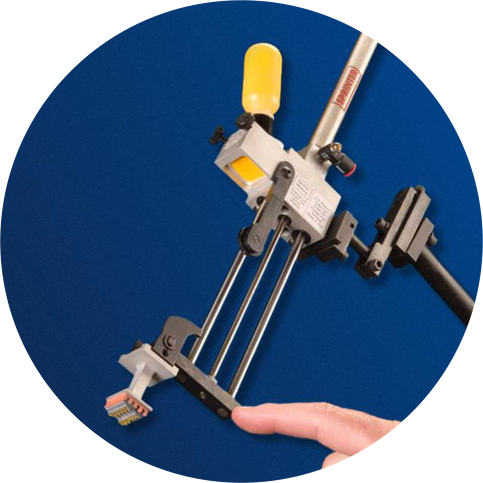

PREDĹŽENÁ HLAVA • ZVÄČŠENÝ ZDVIH

Model 66 EH1E2
Všetky modely môžu mať predĺženú tlačovú hlavu alebo zväčšený pracovný zdvih

ZÍSKAŤ ĎALŠIE INFORMÁCIE

PNEUMATICKÁ PEČIATKA
SPRINTER

Pohyb tiskové hlavy

POHYB TLAČOVEJ HLAVY ZÍSKAŤ ĎALŠIE INFORMÁCIE

PNEUMATICKÁ PEČIATKA
SPRINTER

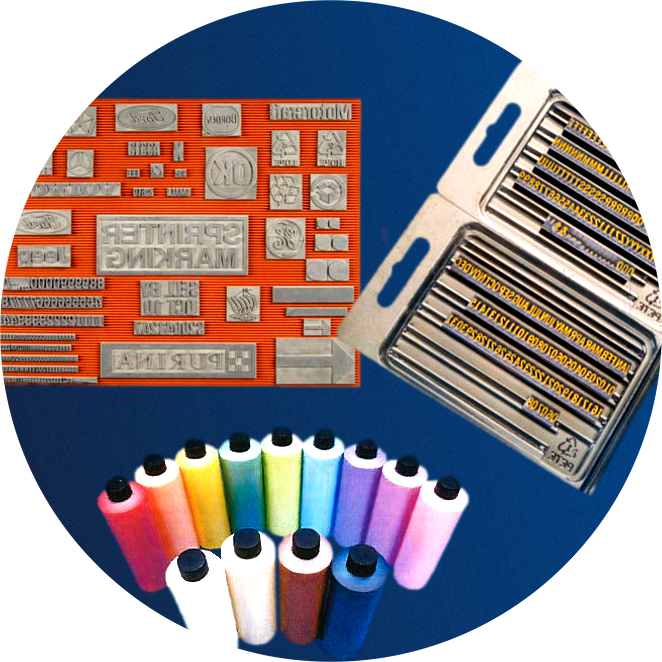

SPOTREBNÝ MATERIÁL

gumové písmená • tlačové farby
K dispozícii je veľa druhov farieb.
Súprava znakov obsahuje písmená, čísla a symboly.

ZÍSKAŤ ĎALŠIE INFORMÁCIE

PNEUMATICKÁ PEČIATKA
SPRINTER

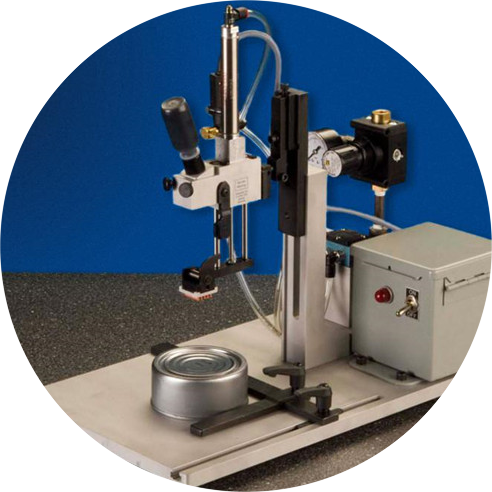

STROJ S PRACOVNÝM STOLOM – TLAČ ZHORA

Sprinter Model 66
Stroj je umiestnený vo zvislej polohe.

ZÍSKAŤ ĎALŠIE INFORMÁCIE

PNEUMATICKÁ PEČIATKA
SPRINTER

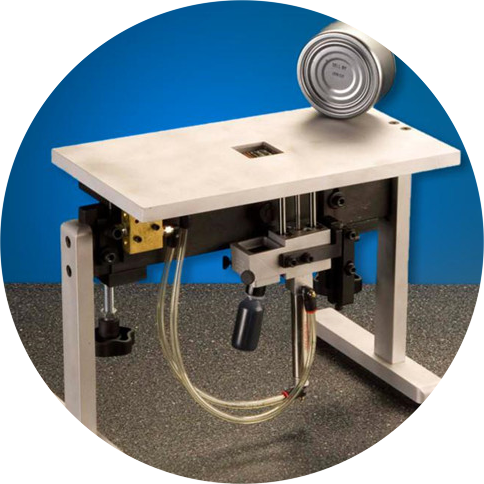

STROJ S PRACOVNÝM STOLOM – TLAČ ZDOLA

Sprinter Model 66
Stroj je nainštalovaný vo zvislej polohe na tlač zdola.

ZÍSKAŤ ĎALŠIE INFORMÁCIE

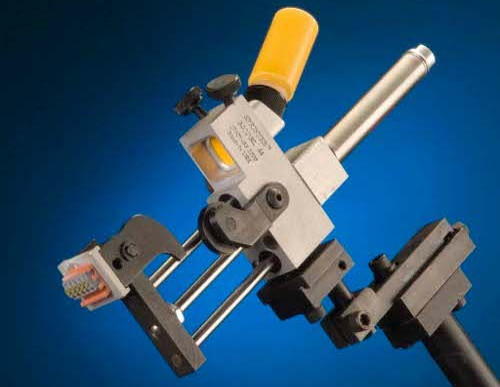

Pneumatická pečiatka Sprinter je tlačový stroj určený na priemyselné označovanie. Je skonštruovaná tak, aby tlač i údržba stroja boli čo najjednoduchšie, použitie čo najuniverzálnejšie a náklady na tlač čo najnižšie. V týchto parametroch nemá Sprinter konkurenciu. Sprinter vyrába širokú škálu modelov, ktoré tlačia jednoduché správy, logá, alebo bodky do 13 cm2. Tieto texty alebo bodky sa môžu tlačiť na povrchy rôznych, aj valcových tvarov. Potlačovaný materiál môže byť porézny aj hladký.

Sú to zariadenia malých rozmerov, ale ich konštrukcia zaručuje spoľahlivú prevádzku pri prerušovanej tlači aj pri vysokorýchlostnej kontinuálnej tlači veľkých sérií. Stroj sa môže použiť v ľubovoľnej orientácii buď samostatne, alebo ako súčasť výrobných a montážnych liniek, prípadne skúšobných staníc bez prítomnosti ľudskej obsluhy. Je k dispozícii aj ako samostatný tlačový stroj. Sprinter ďalej ponúka dve štandardné stolové verzie stroja určené predovšetkým na tlač menších sérií. Tiež je možné navrhnúť originálne riešenie podľa Vašich špecifických požiadaviek.

Stroje pracujúce na tomto jednoduchom princípe sú vyrábané už od roku 1970 a opakovane sa dodávajú do viac než päť tisíc firiem na celom svete. Ak hľadáte vysoko kvalitné a spoľahlivé zariadenie s nízkymi nárokmi na údržbu a obsluhu, je pneumatická pečiatka Sprinter pre vás tou správnou voľbou.

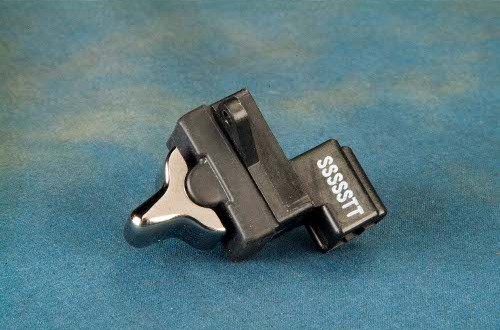

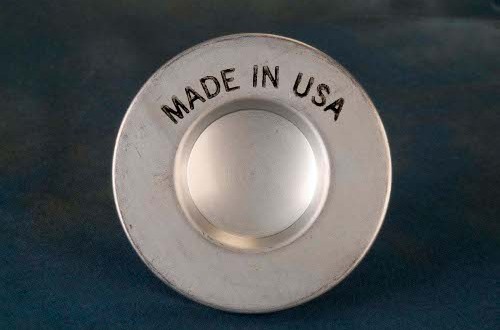

ČO DOKÁŽE SPRINTER POTLAČIŤ?

POUŽITIE • MATERIÁLY

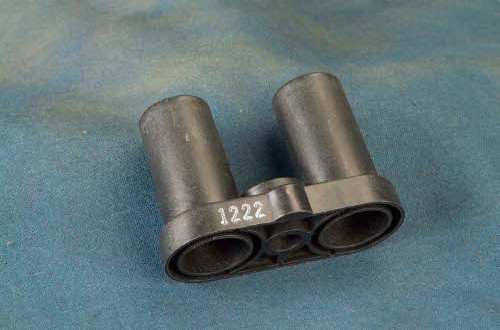

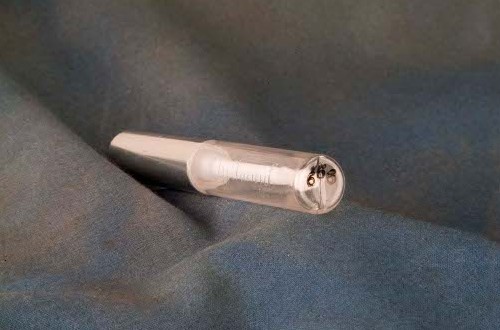

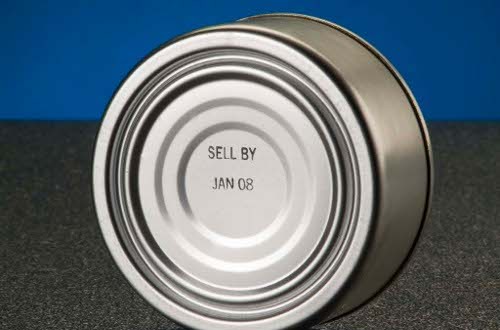

Sprinter môže tlačiť rôzne údaje, označenia, číslovania:

dátum výroby, číslo šarže, kód produktu, značenie bodkou, symbol, logo, …

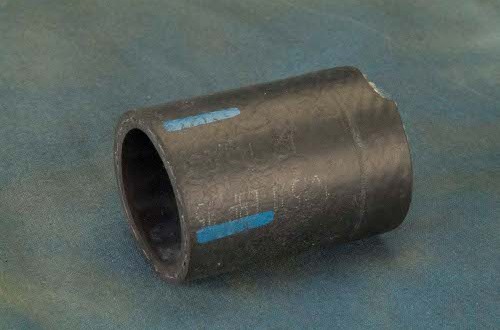

Je možné tlačiť na rôzne materiály:

plasty, kovy, sklo, guma, papier, kartón, fólie, obalový materiál …
  • client logo 1
  • client logo 2
  • client logo 3
  • client logo 4
  • client logo 5
  • client logo 6
  • client logo 7
  • client logo 8

KRITÉRIA NA VÝBER STROJA

VÝBER TYPU STROJA VYKONÁME PODĽA TVARU A VEĽKOSTI POŽADOVANEJ POTLAČE

V tabuľke je prehľad deviatich základných modelov a ich použitie podľa veľkosti potlače. Pri modeloch 22/28/44/416 má zásobník asi 7 ml, pri modeloch 66/88/1010/616/816 15 ml. S plným zásobníkom potlačíte približne 125 000 kusov. Počet odtlačkov sa mení v závislosti od veľkosti tlače a použitého modelu stroja.

model SPRINTER hmotnosť [kg] rýchlosť [tlač/min] rozmery tlačovej hlavy
výška [cm] šírka [cm] hĺbka [cm]
220,1135015,21,65
280,1735015,23,55
440,2335021,21,96
660,3725023,82,57,6
880,4522523,83,58,4
10100,6220023,84,19
4160,2820021,26,356
6160,4217523,86,357,6
8160,5115023,86,358,6

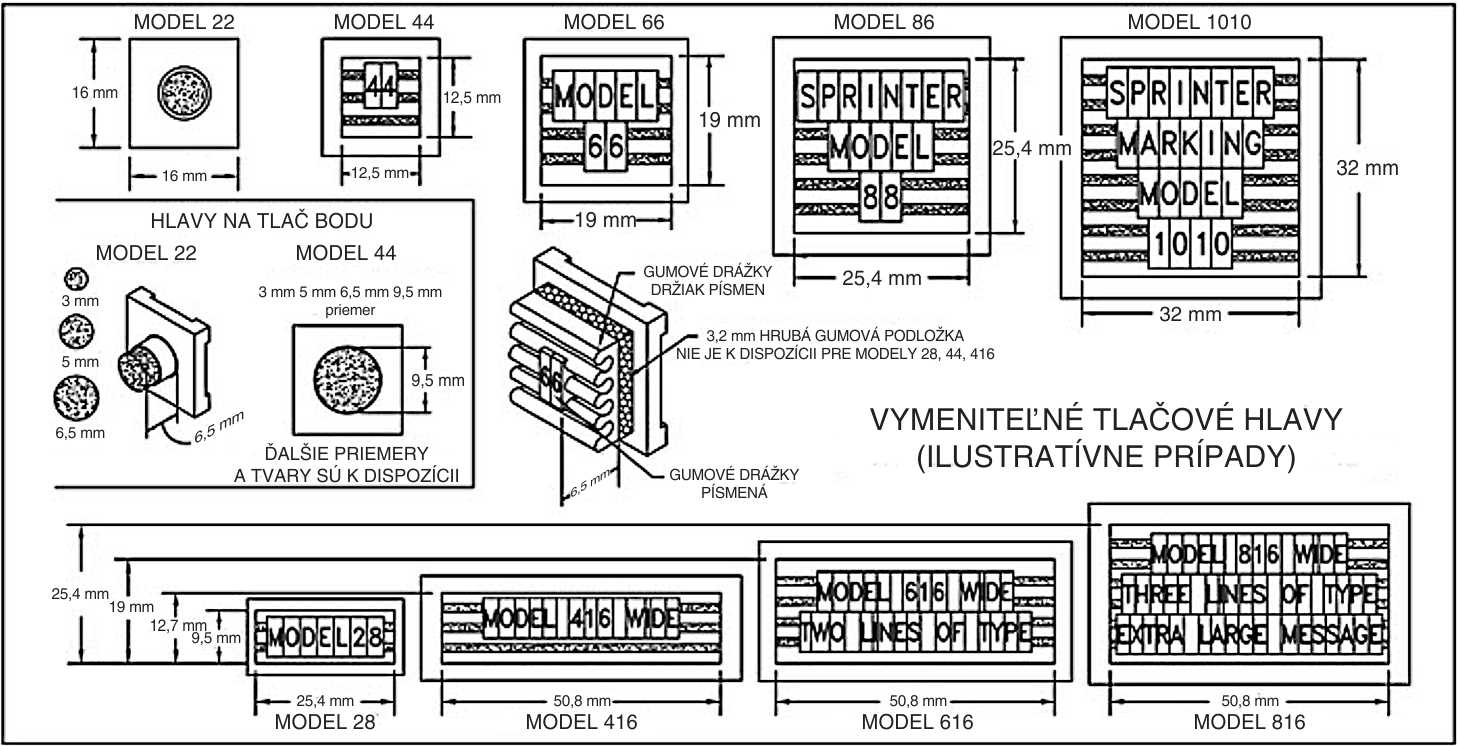

Poznámka: Nepoužívajte tlačové hlavy s textom až po okraj. Ideálny počet znakov na riadok ukazuje obrázok.

Pri modeloch 22/28/44/416 má zásobník asi 7 ml, pri modeloch 66/88/1010/616/816 15 ml. S plným zásobníkom potlačíte približne 125 000 kusov. Počet odtlačkov sa mení v závislosti od veľkosti tlače a použitého modelu stroja.

POSTUP PRI TLAČI

JEDNODUCHÉ NASTAVENIE

Pred začatím tlače zostavíme zo súpravy obsahujúcej čísla a písmena požadovaný text. Dĺžka textu a počet riadkov určuje typ tlačovej hlavy. Čísla, písmená a znaky sú na zadnej strane vybavené rebrami, ktorými sa upevňujú do gumovej základne. Znaky do veľkosti 7 mm majú dve rebrá. Znaky od veľkosti 8 mm majú po tri rebrá. Ak si nie ste istí, akú veľkosť vybrať, kontaktujte nás. Najčastejšie sa používajú znaky s veľkosťou 3,2 a 3,6 mm, ktoré umožňujú dobrú čitateľnosť textu na rôznych povrchoch.

TLAČOVÉ FARBY

ŠIROKÁ ŠKÁLA FARIEB A POUŽITIA

S plným farebným zásobníkom potlačíte s modelom 66 približne 120 000 potlačí strednej veľkosti. Maximálny počet potlačí závisí od veľkosti tlače a typu stroja.

Ponúkame širokú škálu špeciálne vyvinutých farieb. Môžete potlačiť prakticky akýkoľvek povrch. Farby sú k dispozícii vo veľkej škále odtieňov vrátane bielej. Najčastejšie sa používa tlačová farba na báze alkoholu, ktorá spĺňa požiadavky väčšiny zákazníkov. Táto farba schne jednu až dve sekundy po potlačení.
Ak je to nutné, je možné vyvinúť farbu podľa špecifických požiadaviek zákazníka.

Zakřivené povrchy

TVAROVÉ HLAVY A VANKÚŠIKY

Stroj môže byť upravený podľa požiadaviek zákazníka tak, aby spĺňal požiadavky na špeciálne aplikácie. Je možné použiť delené farbové vankúšiky, tvarové vankúšiky a k nim zodpovedajúcim spôsobom upravené tlačové hlavy na značkovanie zaoblených či tvarových plôch.

  • client logo 1
  • client logo 2
  • client logo 3
  • client logo 4
  • client logo 5
  • client logo 6

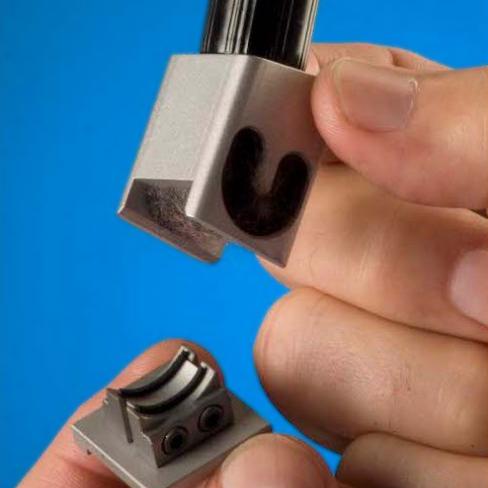

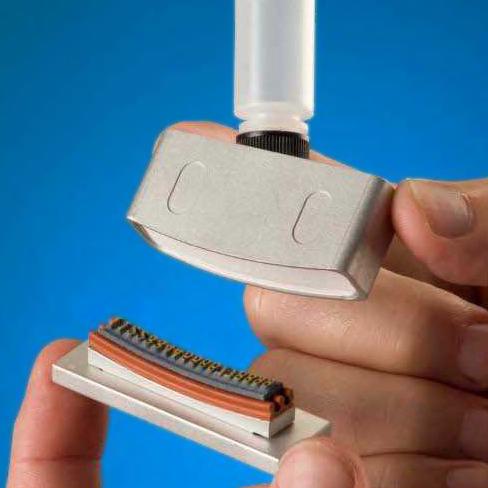

Oblúková tlačová hlava dokáže potlačiť až tretinu obvodu kruhových súčastí.

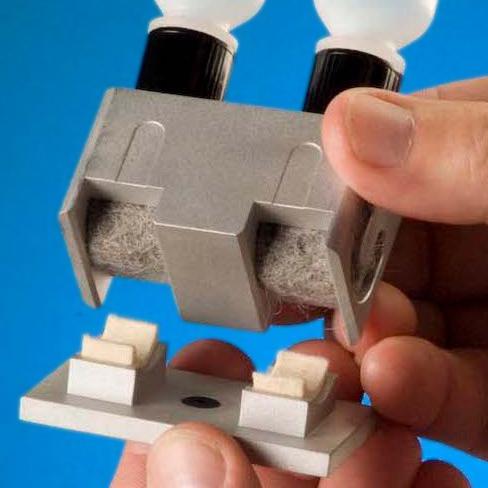

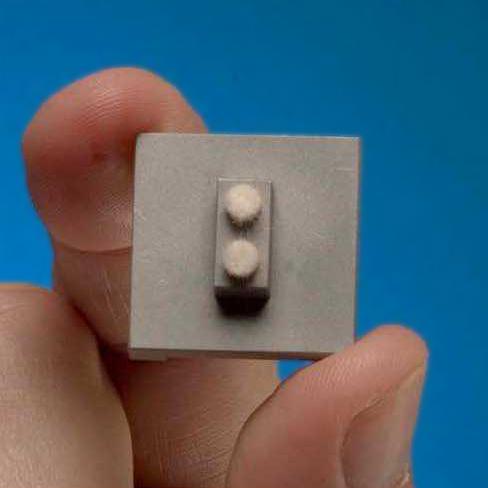

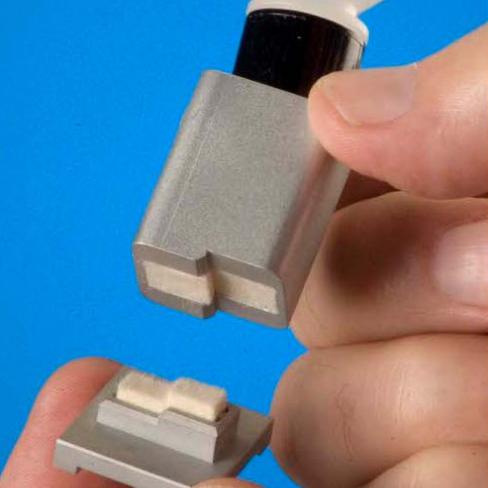

Delené vankúšiky sa používajú na súčasnú tlač rôznymi farbami.
Kovové hlavy s rôznymi tlačovými motívmi sa používajú na značenie pružných povrchov.

Vzhľadom na rôznorodosť možných aplikácií je najvhodnejšie nás kontaktovať a poradiť sa o možných úpravách, ich realizovateľnosti a využití pri tlači. Uvedené príklady je možné použiť na orientačnú objednávku.
